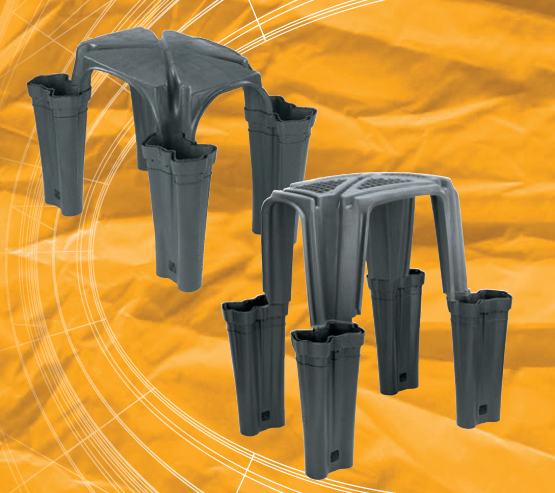

«HERCULES» e «SUPERHERCULES»

Per poter soddisfare le più svariate esigenze di altezza, in modo particolare là dove le travi di fondazione presentano spessori superiori a cm.70, sono stati realizzati HERCULES e SUPERHERCULES, casseri a
perdere in plastica riciclata per la realizzazione di vespai areati.

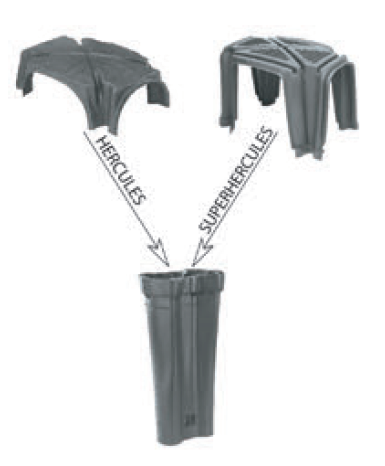

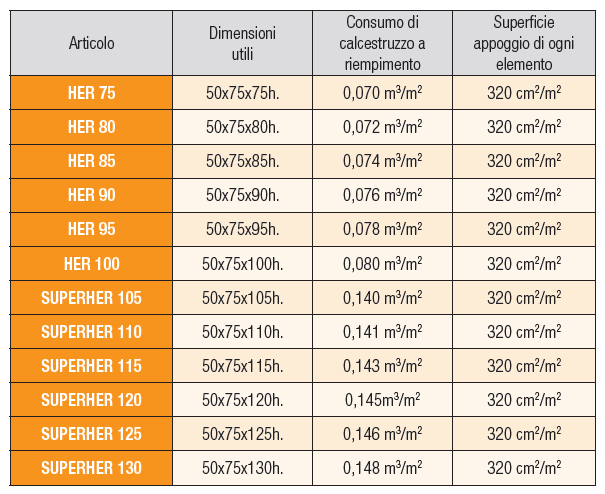

Formati da base e gamba permettono di raggiungere le seguenti altezze: con HERCULES da 75 a 100 cm, con SUPERHERCULES da 105 a 130 cm con intervalli da 5 cm.

Sulla parte superiore della GAMBA così pure sulla superficie della BASE sono presenti degli indicatori (frecce) i quali, durante la fase di posa, devono essere sempre rivolti verso l’angolo di partenza.

Il particolare sistema d’incastro tra Gamba e Base consente velocità di posa e garantisce ad HERCULES e SUPERHERCULES robustezza e stabilità durante la fase di getto.

HERCULES e SUPERHERCULES, essendo casseri a perdere, sono stati progettati per sopportare il peso degli operatori e del calcestruzzo durante la fase di getto. Il sovraccarico utile varia in funzione dello spessore della soletta e del magro sottostante.

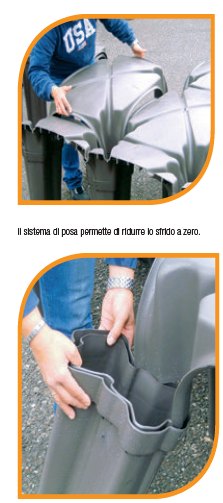

CON HERCULES E SUPERHERCULES NON C’È SFRIDO

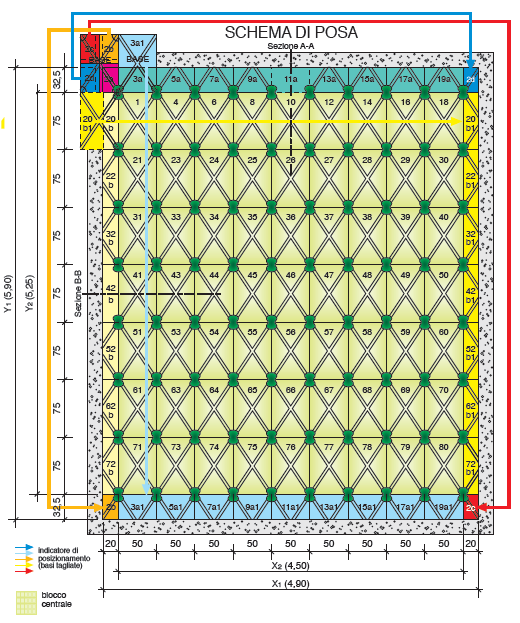

Tutti gli elementi tagliati, infatti, vengono riutilizzati posizionandoli sui lati opposti. Le operazioni da seguire sono le seguenti (vedi SCHEMA DI POSA):

  1. Siano X1 (4,90 mt.) e Y1 (5,90 mt.) le dimensioni dell’area da coprire;
  2. Siano X2 (4,50 mt.) e Y2 (5,25 mt.) le dimensioni dei lati del blocco centrale ( ) risultanti dal multiplo del nostro elemento cm. 50x75;
  3. Sottrarre da X1 e Y1 le dimensioni X2 e Y2; X1 - X2 = 0,40 mt.; Y1 - Y2 = 0,65 mt.;

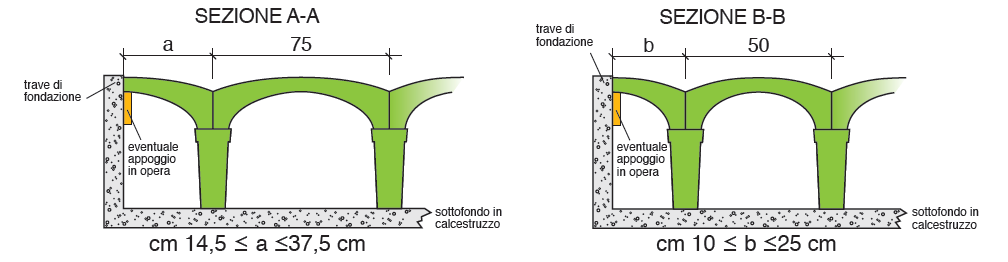

  4. I risultati di queste sottrazioni vanno divisi per due, ottenendo così le dimensioni delle basi tagliate che devono essere posizionate sul perimetro del blocco centrale (Vedi SCHEMA DI POSA)
