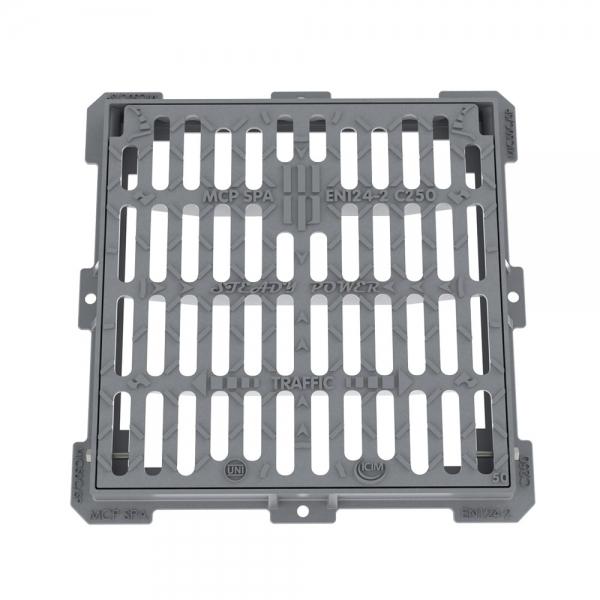

Caditoie in ghisa sferoidale Michelangelo Steady Power 500x500mm
DIMENSIONI ESTERNE mm. : 500X500
LUCE NETTA mm. : 400X400
ALTEZZA mm. : 45
SCARICO dm2: 6,74
PESO Kg. : 18,5
Caditoia in ghisa sferoidale GJS-500-7 – EN 1563 prodotta, secondo quanto sancito dall’ultima edizione della norma UNI EN 124 – classi di carrabilità C250/D400, da azienda certificata ISO 9001:2015 e costituita da:
Telaio di forma quadrata sia alla base di appoggio che alla sommità corrispondente al livello del piano stradale munito di:
• adeguata aletta perimetrale esterna, continua sui quattro lati, opportunamente sagomata e smussata agli angoli per ottenere una maggiore base di appoggio e consentire un migliore ancoraggio alla fondazione anche mediante fori/asole utili al fissaggio con tirafondi;
• costole di rinforzo;
• naselli opportunamente sagomati sul bordo interno per il blocco del sistema di chiusura della griglia;
• fori per l’articolazione della griglia;
• alette interne predisposte ai quattro angoli per l’alloggio di un sifone opzionale.
Griglia di forma quadrata munita di:
• asole parallele disposte su due o più file;
• sistema di chiusura, sbloccabile con una leva generica, formato da appendici elastiche opportunamente sagomate che si incastrano con i naselli presenti sul telaio;
• fori per l’articolazione al telaio;
• coppia di dadi e bulloni opportunamente inseriti negli appositi fori onde consentire l’articolazione della griglia al telaio ed evitare il furto e/o la manomissione;
• concavità centrale, ove prevista, di mm 15 per la classe C250 e di mm 8 per la classe D400 per realizzare la minima pendenza utile sull’estradosso;
• particolare identificativo delle dimensioni esterne del telaio espresse in cm;
• rilievi antisdrucciolo.
Tutti le griglie ed i telai devono riportare la norma di riferimento, la classe di carrabilità, il marchio del produttore in codice e la data del lotto di produzione.
Dotazione a richiesta: sifone in polipropilene o ghisa.
